Le coin des ingénieurs : Équations de résistance pour les assemblages soudés (soudures à bouchon et à entaille)

Question 1 :
Comment calculer les contraintes de cisaillement des soudures à bouchon droites raccordant deux plaques.

Question 2 :

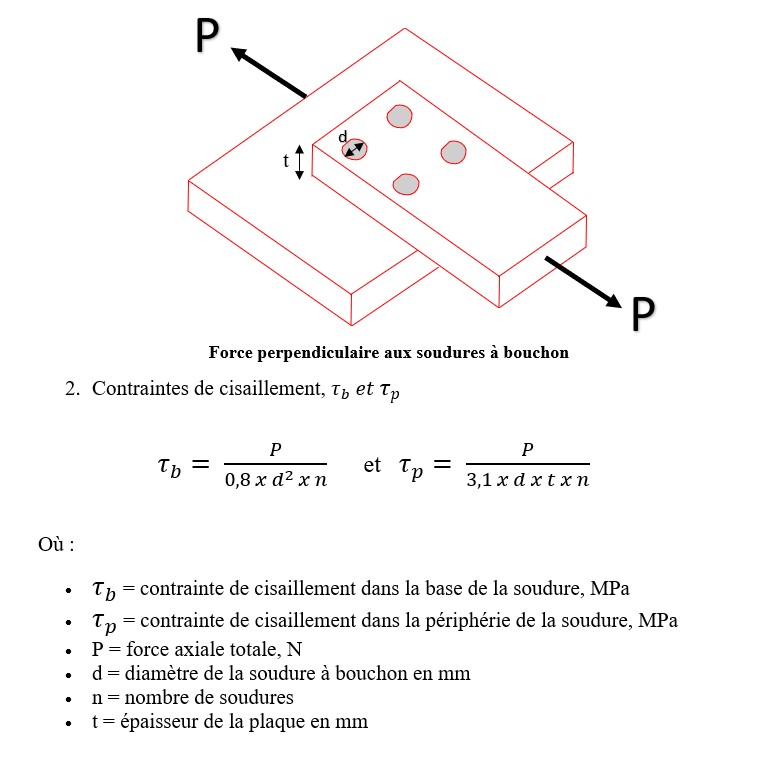

Comment calculer les contraintes de cisaillement des soudures à bouchon en V raccordant deux plaques.

Question 3 :

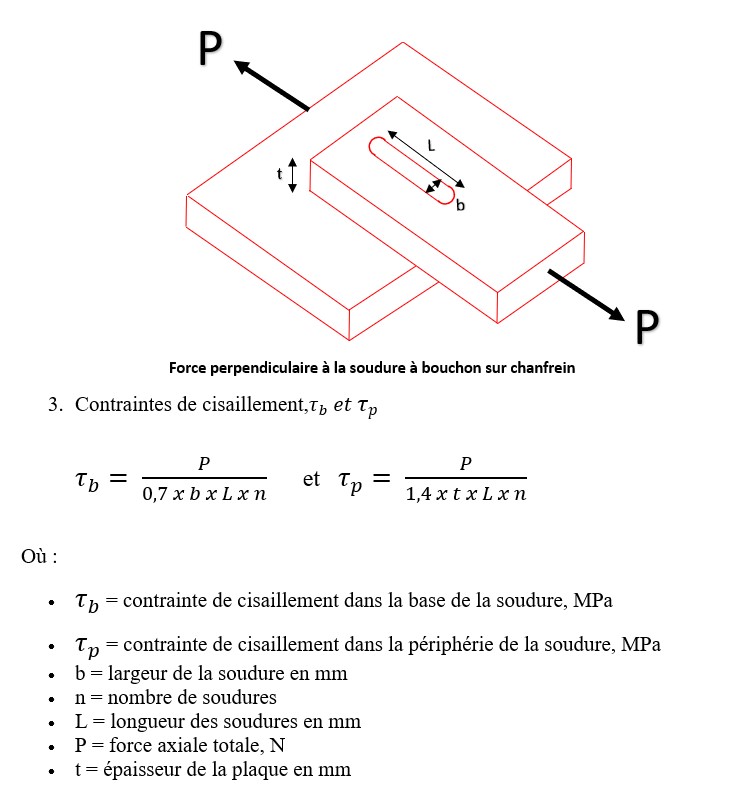

Comment calculer les contraintes de cisaillement des soudures à entaille droites raccordant deux plaques.

Question 4 :

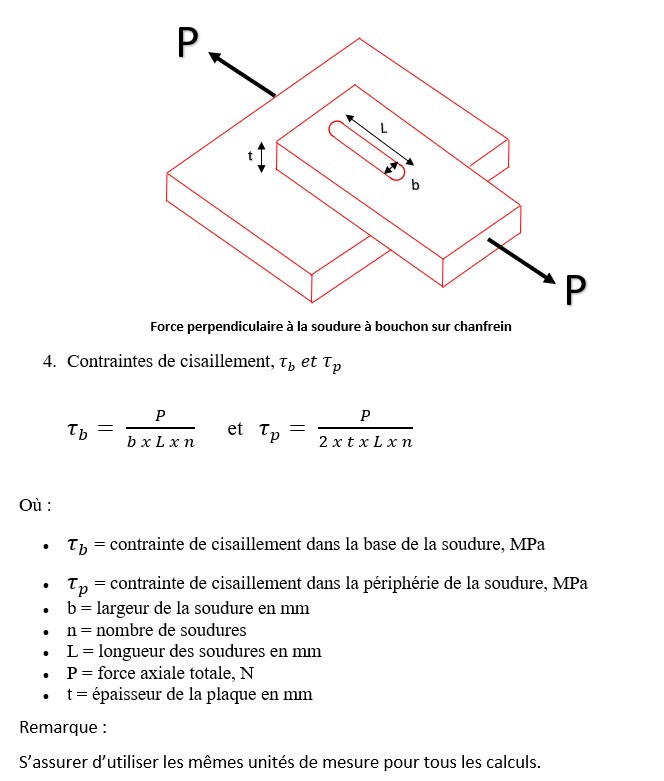

Comment calculer les contraintes de cisaillement des soudures à entaille en V raccordant deux plaques.

Références :

1. « Steel Design for Engineers and Architects », 1992, David A. Fanella, Rene Amon, Bruce Knobloch et Atanu Mazumder.
2. AWS D1.1. 2020 : Structural Welding Code – Steel
